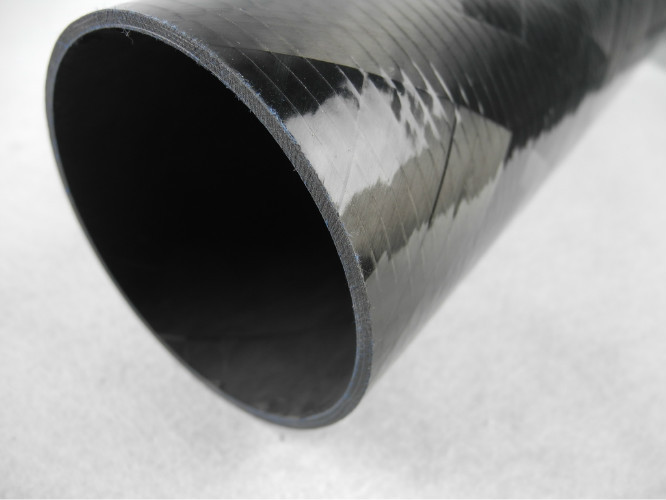

Glossy Filament Wound Carbon Fiber Tube / Pipes 50mm thickness

Minimum Order Quantity : 1-10pcs Price : USD 20-USD30
Packaging Details : Normal Corrugated Carton Packing for International Shipment Delivery Time : 7 working days after receiving Order Payment
Payment Terms : T/T, PayPal,Western Union , L/C Supply Ability : 1500pcs month
Place of Origin: China Model Number: 0404

Detail Information

Specifications: According To The Customer Request Color: According To The Customer Request
Application: Yacht Mast Thickness Tolerance: ±0.2mm
Maximum Wall Thickness: 50mm The Material: The Carbon Fiber
High Light:

Filament Wound Tubing

,

Filament Wound Tube

Product Description

Filament Wound Carbon Fiber Carbon fiber tube production base of 3 k carbon fiber tube.





Product features:

Ø smooth surface, stable quality.

Ø tensile strength is 8 to 10 times more than ordinary steel.

Ø light weight, only 1/5 of the steel

Ø good electrical conductivity.

Ø has excellent corrosion resistance and impact resistance performance.

Ø uv radiation is not easy to aging, high temperature resistant, flame retardant.



Specification



Effect of surface

Matte, light

Post processing

Drill, such as processing

function

Sports, unmanned aerial vehicles (uavs)

Not easy to aging

Not easy to aging





Carbon fiber winding of molding process



Winding molding process is soaked in resin adhesive solution of continuous fiber (or cloth belt, presoak

yarn) on winding to the mandrel according to certain rules, and then after curing, demoulding, obtain

products.According to the filament winding forming physical and chemical condition when the resin is

different, divided into dry winding, wet winding and half dry winding 3 kinds.(1) dry winding Dry winding

is adopted through presoak rubber processing presoak yarn or, on a winding machine after soften to

viscous flow winding onto the mandrel.Because of presoak yarn (or with) is a professional production,

to strictly control the resin content (accurate to 2%) and presoak yarn quality.Therefore, dry winding

can accurately control the quality of the product.Dry winding process is the biggest characteristic of high

production efficiency, winding speed can reach 100 ~ 100 m/min, winding machine cleaning, labor health

condition is good, high product quality.The downside is winding equipment is expensive, need to increase

in yarn manufacturing equipment, so the investment is bigger also, dry low interlaminar shear strength

of winding products.

  1. The wet winding Wet winding is fiber cluster (yarn belt), glue, directly under tension control winding
  2. Onto the mandrel.The advantages of wet winding for: (1) 40% lower cost than dry winding;(2) the
  3. Product has good air tightness, because of the winding tension to squeeze bubbles, the excess
  4. Resin adhesive liquid and fill gaps;(3) fiber arrangement good parallelism;(4) the wet winding, fiber
  5. Resin adhesive solution, can reduce the fiber abrasion;5. High efficiency (up to 200 m/min).Wet
  6. Winding faults as follows: (1) resin waste is big, poor operating environment;(2) gel content and
  7. Quality of the finished product is not easy to control;(3) less available for wet winding resin varieties.
  8. Half dry winding After half dry winding is fiber rubber, en route to the winding to the mandrel,
  9. Increases a set of drying equipment, solvent to remove from the rubber yarn, compared with the
  10. Dry method, dispense with presoak glue process and equipment;Compared with wet method, can
  11. Make the products in the bubble content is lower.Three methods of winding, wet winding used in
  12. The most common;Dry winding is used only for high performance and high precision of cutting-edge
  13. Technology.



The advantages of the fiber winding (1) can be according to the stress of the product design winding, can

give full play to the strength of the fiber;(2) than high strength: generally speaking, a filament wound

pressure vessels with volume, compared with pressure of steel container, the weight can reduce

40 ~ 60%;(3) high reliability: filament winding is easy to realize mechanization and automation of

production, process condition is determined, put out the product quality is stable and accurate;(4) high

efficiency: the mechanized or automated production, need operation workers less, winding speed (240

m/min), therefore, high labor productivity;(5) the cost is low: in the same products, can be chosen

reasonable distribution of several kinds of materials (including resin, fiber and lining), make its

recombination, the best technical and economic effect.





Display

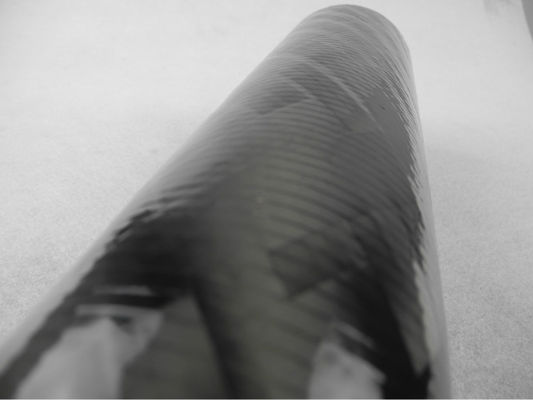

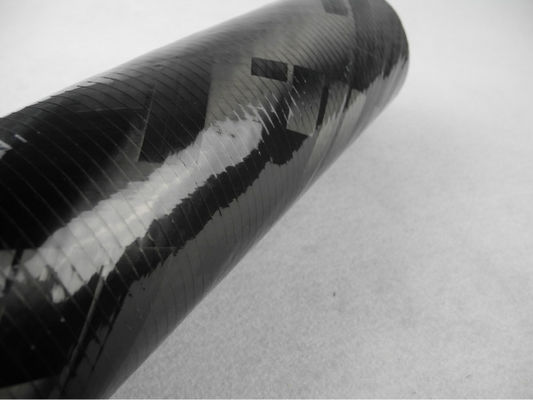

Glossy Filament Wound Carbon Fiber Tube / Pipes 50mm thickness 0

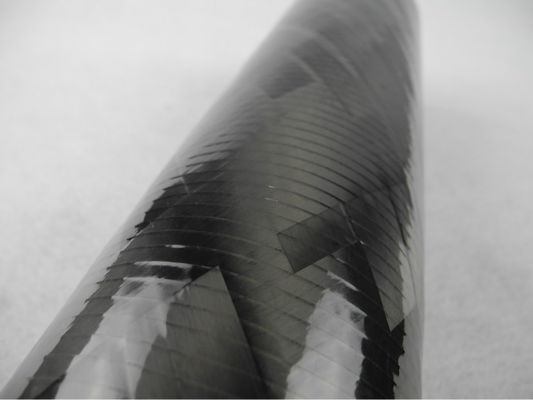

Glossy Filament Wound Carbon Fiber Tube / Pipes 50mm thickness 1
